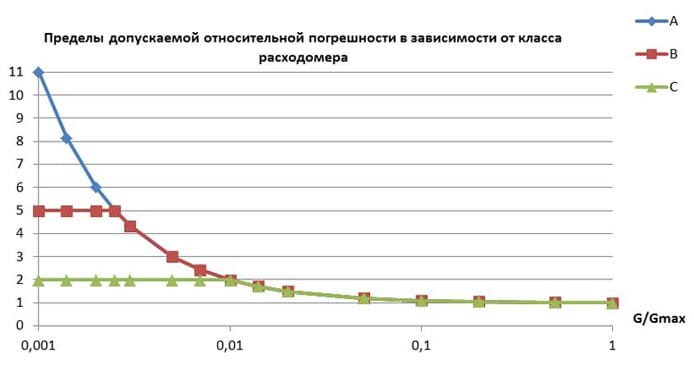

Пределы допускаемой относительной погрешности Теплосчетчика МКТС при измерениях объема (объемного расхода) δ_КРV и массы (массового расхода) δ_КРМ теплоносителя в диапазоне измерения от G_min до G_max не превышают 2% для расходомеров класса С и не превышают 5% для расходомеров класса B). Графики зависимости допускаемой относительной погрешности теплосчетчика при измерениях объема (объемного расхода) в зависимости от отношения G / Gmax приведено на рисунке:

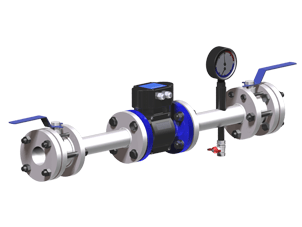

Номинальный расход, при использовании расходомеров
G_nom = (0,1-0,3)G_max,
что соответствует скорости потока воды ~ 1-3 м/с.

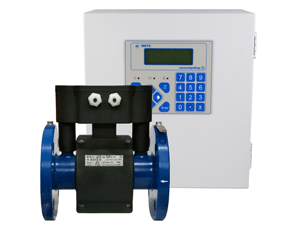

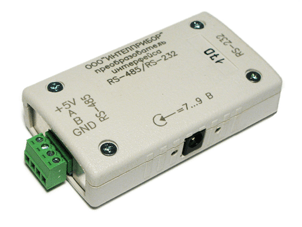

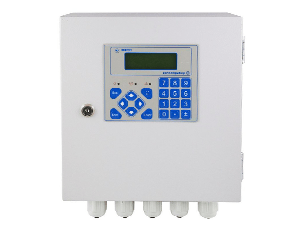

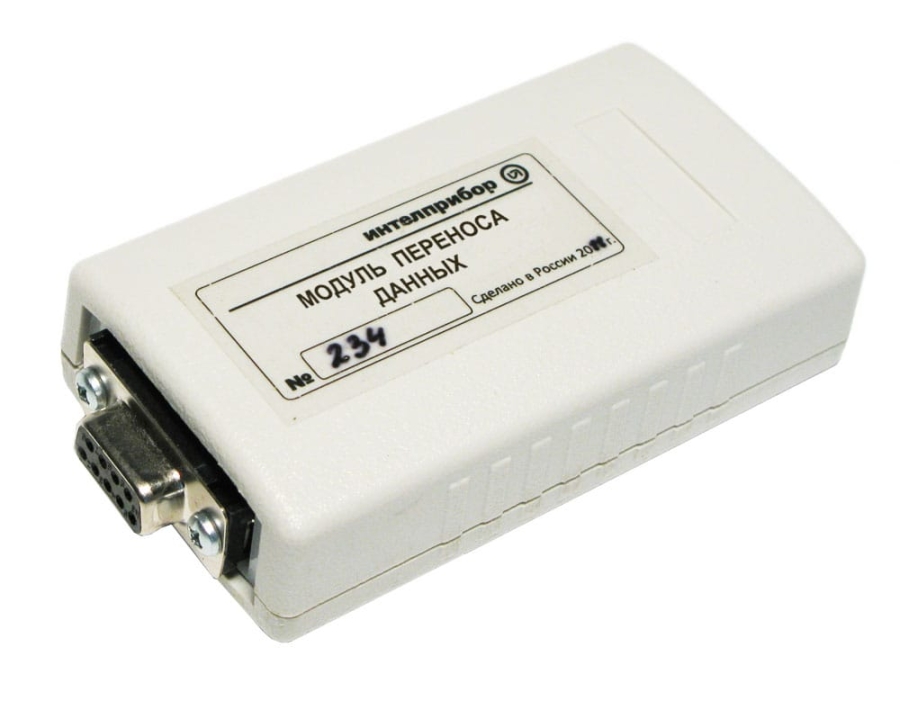

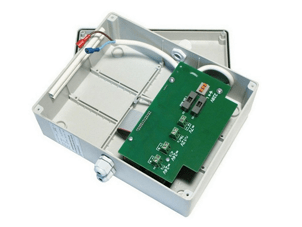

Теплосчетчик МКТС выполнен по принципу «открытой» системы, то есть пользователю предоставляется возможность добавлять в его состав различные устройства, расширяющие функциональные возможности теплосчётчика. В составе Теплосчетчика МКТС, кроме минимально необходимых для современного прибора средств ввода-вывода (многострочный дисплей с клавиатурой, компьютерный последовательный порт), предусмотрено несколько дополнительных входов для подключения различных периферийных устройств (принтер, USB флэш-диск, радио- и GSM-модем), обеспечения работы в сетях RS485 или LonWorks, и пр.

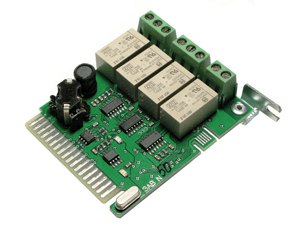

Согласование интерфейсов каждого из перечисленных (и иных, по заказу потребителя) устройств с МКТС производится специализированными платами расширения (ПР), устанавливаемыми в предназначенные для них стандартные разъёмы (слоты) на материнской плате системного блока МКТС. Каждая материнская плата имеет 6 слотов. В составе слотов предусмотрены гальванически отвязанные от сети и прочих цепей Теплосчетчика МКТС контакты маломощного источника питания, что обеспечивает необходимую изоляцию при объединении в одной системе приборов с различными источниками электропитания.

Центральный процессор МКТС, расположенный на той же материнской плате, может обмениваться данными с любой из плат расширения по каналам последовательного обмена. Этим обеспечивается возможность быстрой передачи необходимых конкретному внешнему устройству данных из архива МКТС или текущих результатов измерений.

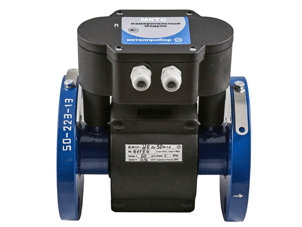

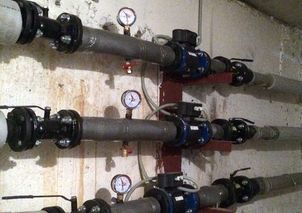

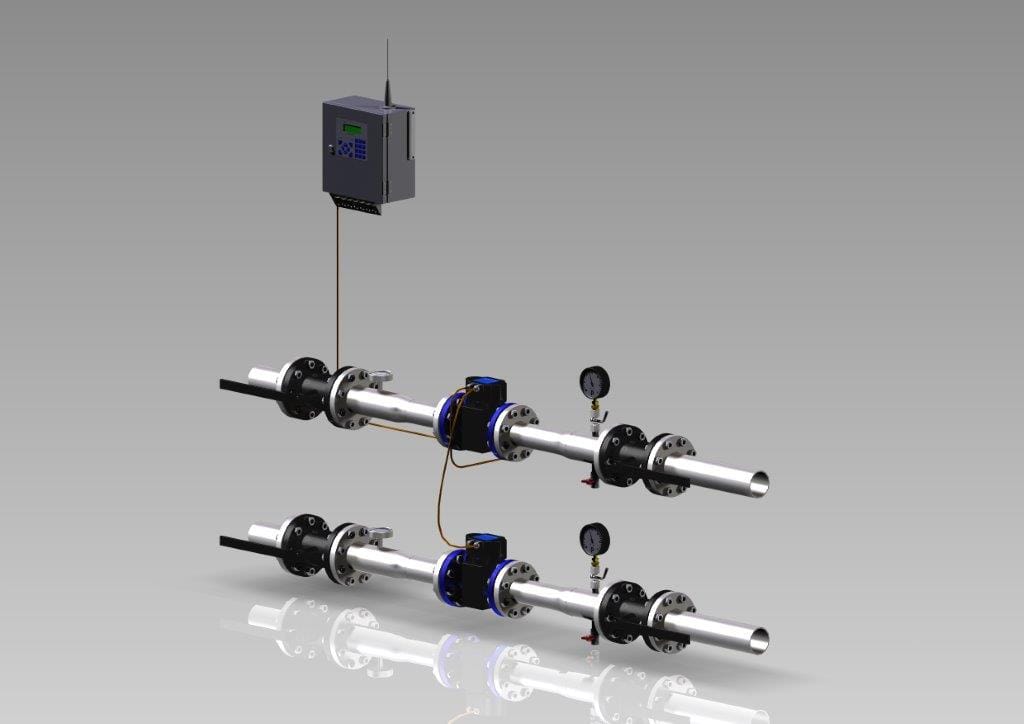

Измерительные модули (ИМ) подключаются к системному блоку (СБ) медными проводами парной скрутки, называемыми также «витая пара». Через одну витую пару происходит как передача питающего напряжения к ИМ, так и обмен данными между СБ и ИМ. От качества линии связи между ИМ и СБ зависит надёжность работы всего Теплосчетчика МКТС, не экономьте на проводах!

В кабеле с несколькими витыми парами (двумя или четырьмя) разные витые пары можно использовать только для разных сегментов связи между СБ и ИМ. Запрещается использовать объединения витых пар в одном сегменте линии связи. Для снижения электрического сопротивления линии связи надо не «запараллеливать» линии витых пар, а использовать витую пару из более толстого провода. Поэтому рассчитывайте подходящее сопротивление линии заранее при проектировании узла учета!

Для грубой оценки допустимости использования линии связи (по электрическому сопротивлению) можно в качестве критерия выбрать показания омметра, подключенного с одной стороны линии, когда выводы на другой стороне линии закорочены между собой (конечно, перед замером линии отключают от СБ и ИМ). Показания омметра должны быть менее 38 Ом для линии, нагруженной на один ИМ, 19 Ом на два ИМ, и т. д.

Мы рекомендуем использовать при монтаже линий связи МКТС экранированные витые пары следующих марок:

1 витая пара
КАП (пример КАП 1×2×0,64)
КАЭФП (пример КАЭфВ 1×2×0,64)
КГПЭфВ (пример КГПЭфВ 1×2×0,78 )
КГПЭфВ (пример КГПЭфВ 1×2×1,2 )

4 витые пары
FTP, STP, SFTP (примеры SFTP 4 пары, 4×2×0,52 24 AWG )

На небольших (менее 100 м) расстояниях допустимо использование неэкранированных витых пар типа UTP, КАП и т. п. В этом случае, однако, имеется риск ухудшения качества связи между элементами Теплосчетчика МКТС при появлении мощных источников электромагнитных помех (работающих коллекторных электродвигателей, тиристорных регуляторов, сварочных агрегатов). Иногда это может приводить к кратковременному выпадению данных, собираемых Теплосчетчиком МКТС.

При выборе марки кабеля для устройства линии связи между СБ и ИМ надо исходить из следующих обязательных требований к его электрическим параметрам:

Выбранная марка должна соответствовать условиям эксплуатации (по диапазону температур, влажности, сроку службы) и монтажа (по допустимому радиусу изгиба).

К соединительным проводам предъявляются требования как к двухпроводным высокочастотным линиям связи, ПОЭТОМУ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ СИЛОВЫХ, МОНТАЖНЫХ И ДРУГИХ КАБЕЛЕЙ, не предназначенных для передачи информации. Это приводит к потере данных и неработоспособности Теплосчетчика МКТС ПРИ ДЛИНЕ ЛИНИИ СВЯЗИ ДАЖЕ В НЕСКОЛЬКО МЕТРОВ.

Индикаторами наличия напряжения в линии связи на стороне измерительного модуля (ИМ) служат светодиоды, расположенные на платах подключений ИМ. При отсутствии свечения светодиода проверьте наличие постоянного напряжения (24,0...25,5 В) между клеммами «L+», «L–» платы подключения СБ, целостность линии связи между этими клеммами системным блоком (СБ) и ИМ, надёжность подключения проводов витой пары, отсутствие замыканий, выполнение ограничений на длину линий связи.

При нормальной работе ИМ индикатор светится оранжевым цветом, при неработающем ИМ — зеленым. Пульсирующее или красное свечение светодиода свидетельствует о недостаточном напряжении питания ИМ.
